Назначение и принцип действия электрических торцевателей для пластиковых труб

Различия дефектов

Рассмотрим основные различия между дефектами сварных соединений:

Профилактика дефектов

Для того, чтобы избежать появления дефектов сварных соединений, необходимо соблюдать все технологические требования при проведении сварочных работ.

Рекомендации

1. Проводить тщательную подготовку соединяемых деталей перед сваркой.
2. Строго соблюдать рекомендации по сварочному режиму.
3. Использовать высококачественные сварочные материалы.
4. При возникновении дефектов проводить восстановительные работы немедленно.

Необходимо помнить, что качество сварных соединений напрямую влияет на надежность и безопасность конструкций, поэтому важно уделять должное внимание процессу проведения сварочных работ.

Важность обучения и практики

Для избежания дефектов сварных соединений также важно иметь достаточный опыт и знания в области сварки. Регулярное обучение и практика помогут повысить квалификацию сварщика и предотвратить возможные ошибки в работе.

В заключение, можно сказать, что правильная организация сварочного процесса, соблюдение всех технологических требований и пунктуальность при выполнении работ – залог успешного выполнения сварочных работ без дефектов.

Типы трещин в сварных соединениях

Самый коварный вид трещин, могут появляться как на внешней поверхности, так и внутри структуры металла. Образовываются в период остывания металла, когда сковывающие металл напряжения действуют на стабилизирующийся под воздействием температуры металл.

Макроскопические трещины

Визуально обнаруживаемые трещины, проявляющиеся в местах сварных соединений и характеризующиеся малыми размерами. При должной очистке шва от шлака могут быть отчетливо различимы невооруженным глазом или с применением слабой оптики (например, увеличительного стекла с кратностью увеличения не более 3х).

Микроскопические трещины

Трещины сверхмалых размеров, практически не обнаруживаемые при внешнем осмотре даже с использованием оптики малого увеличения. На производстве для выявления и отбраковки деталей с микроскопическими трещинами шва применяют оптические приборы большого (50 и выше) увеличения, или электронные анализаторы.

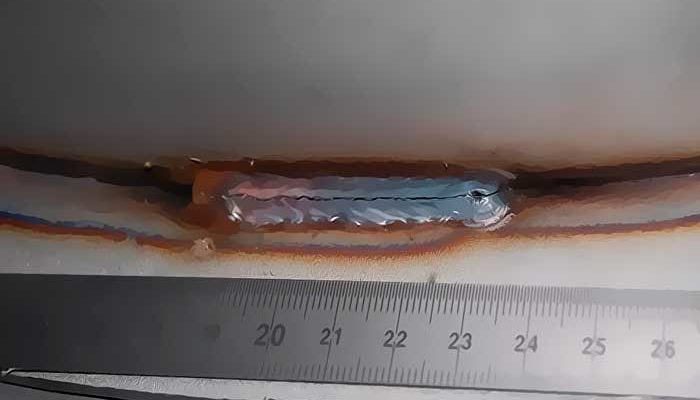

Продольная трещина

Наиболее часто встречающийся вид трещин. Может быть, как микро, так и макроскопической. Детектируется по внешнему виду расположения. Проявляется при подведении нагрузки на шов до полного его застывания и ориентируется вдоль всей оси соединения.

Поперечная трещина

Такая трещина пересекает сварной шов перпендикулярно его оси и может быть следствием внутренних напряжений, нарушений технологического процесс или динамических ударов по шву. Визуально может располагаться внутри самого металла, на поверхности или рядом со швом, в месте куда приходилось максимум термического воздействия.

Радиальные трещины

Встречаются довольно редко, и в основном в твердых металлах. Отличительной особенностью радиальных или звездообразных трещин является точка (ось дефекта), от которой расходятся лучи трещины. По месту локализации встречается в теле металла или в местах соединения швов двух осевых направлений.

Трещина в кратере

В процессе сварочных работ иногда появляются углубления – кратеры, что само по себе является дефектом. Трещины в кратерах образуются в связи с тем, что в таких местах толщина сварного шва минимальна и все существующие напряжения действуют на нее с максимальным усилием. Кратерные трещины могут быть любого вида из рассмотренных ранее – продольные, поперечные или звездообразные.

Раздельные трещины

Виды трещин в сварных швах

Отдельный вид трещин

Под таким термином понимается группа или набор (от 3 и более) трещин различного вида, отличающихся как по направлению, так и по структуре локализации. Могут быть в разных слоях металла оного и того же шва.

Разветвленные трещины

Основной причиной появления таких трещин служит высокая динамическая нагрузка на шов, в котором уже имеется одна или более трещина любого вида. В большинстве случаев разветвления являются продолжением большой продольной трещины и без немедленного вмешательства заканчиваются полным разрушением шва по всей его площади.

Группа поры

Поры в сварном шве опасны тем, что зачастую не обнаруживают себя до самого разрушения металла. Проявляются в виде микроскопических полостей внутри структуры самого металла вследствие повышенного газообразования в процессе сварки.

Иногда затвердевание металла происходит настолько быстро, что не все образованные под воздействием кипения металла пузырьки воздуха и газа успевают выйти наружу. После полного застывания шва, такие пузырьки образуют внутри металла поры различного диаметра.

Причины образования пор

Среди причин образования пор выделяют пять основных факторов.

Газовая пора

Непроникающее отверстие в сварочном шве или рядом расположенной зоне термического воздействия. Визуально отличается от всех других повреждений практически идеальной геометрически правильной круглой формой.

Образовывается исключительно из-за большого скопления газов и продуктов вспомогательного горения в зоне сварки.

Поверхностная пора

Название говорит само за себя. Пора по структуре и причинам появления схожая с газовой, но отличается от нее визуальной формой.

Скопление пор

Скопление пор выглядит как множество неглубоких отверстий различной формы и диаметра расположенных рядом друг с другом на одном или нескольких участках сварного шва. Появляется там, где было допущено излишне долгое кипение металла.

Цепочка пор

Тоже самое скопление, за тем исключением, что расположение пор похоже на правильную линию.

Равномерно распределенная пористость

При таком дефекте, поры распределены по всей поверхности сварного шва на большом и примерно равном расстоянии друг от друга. От ранее рассмотренной цепочки отличаются прежде всего расстоянием между порами, и причинами образования.

Продолговатая полость

Пора, имеющая вытянутую структуру неправильной формы. Ось продолговатости поры как правило совпадает с направлением оси самого шва. Пора имеет небольшие размеры.

Translated into Russian:

Виды трещин в сварных швах

Отдельный вид трещин

Под таким термином понимается группа или набор (от 3 и более) трещин различного вида, отличающихся как по направлению, так и по структуре локализации. Могут быть в разных слоях металла оного и того же шва.

Разветвленные трещины

Основной причиной появления таких трещин служит высокая динамическая нагрузка на шов, в котором уже имеется одна или более трещина любого вида. В большинстве случаев разветвления являются продолжением большой продольной трещины и без немедленного вмешательства заканчиваются полным разрушением шва по всей его площади.

Группа поры

Поры в сварном шве опасны тем, что зачастую не обнаруживают себя до самого разрушения металла. Проявляются в виде микроскопических полостей внутри структуры самого металла вследствие повышенного газообразования в процессе сварки.

Иногда затвердевание металла происходит настолько быстро, что не все образованные под воздействием кипения металла пузырьки воздуха и газа успевают выйти наружу. После полного застывания шва, такие пузырьки образуют внутри металла поры различного диаметра.

Причины образования пор

Среди причин образования пор выделяют пять основных факторов.

Газовая пора

Непроникающее отверстие в сварочном шве или рядом расположенной зоне термического воздействия. Визуально отличается от всех других повреждений практически идеальной геометрически правильной круглой формой.

Образовывается исключительно из-за большого скопления газов и продуктов вспомогательного горения в зоне сварки.

Поверхностная пора

Название говорит само за себя. Пора по структуре и причинам появления схожая с газовой, но отличается от нее визуальной формой.

Скопление пор

Скопление пор выглядит как множество неглубоких отверстий различной формы и диаметра расположенных рядом друг с другом на одном или нескольких участках сварного шва. Появляется там, где было допущено излишне долгое кипение металла.

Цепочка пор

Тоже самое скопление, за тем исключением, что расположение пор похоже на правильную линию.

Равномерно распределенная пористость

При таком дефекте, поры распределены по всей поверхности сварного шва на большом и примерно равном расстоянии друг от друга. От ранее рассмотренной цепочки отличаются прежде всего расстоянием между порами, и причинами образования.

Продолговатая полость

Пора, имеющая вытянутую структуру неправильной формы. Ось продолговатости поры как правило совпадает с направлением оси самого шва. Пора имеет небольшие размеры.

Группа твердые включения

К третьей группе дефектов относят изделия в сварных швах которых присутствуют инородные металлы или включения любой другой структуры. Такие включения делают шов менее прочным и ослабляют его сопротивление к нагрузкам.

Шлаковое включение

Опасный дефект, встречающийся там, где отсутствует газовая защита сварочной ванны и допускаются нарушения процесса работы. По своим размерам может достигать нескольких сантиметров и в связи с этим очень сильно ослабляет структуру шва.

Так как шлак очень легкий, то он всегда всплывает на поверхность расплавленного металла. Оказаться внутри шва он может по причине неправильного ведения электрода начинающим специалистом, при малой силе тока или при наплыве расплавленной массы (например, при наложении вертикального шва снизу-вверх).

Флюсовое включение

Имеет место только при неправильном использовании флюса в процессе сварки. Флюс, как и шлак старается остаться на поверхности, но иногда (при попадании в расплавленный металл, неоправданно высокая грануляция, плохая реакция флюса с металлом) остается внутри металла. Включение может образоваться как в одном месте, так и по всей площади шва.

Оксидное включение

Образуются внутри структуры соединения и сильно ослабляют его прочность. Часто встречаются в швах, выполненных в гаражных условиях без предварительной зачистки свариваемых поверхностей. Ослабляющая шов оксидная пленка может появиться при химической реакции металла с ржавчиной, следами реактивов, краски, масел и прочих загрязнений.

Металлическое включение

Образования внутри шва сплавов металла, не относящегося ни к одной из свариваемых деталей. Наиболее часто образуются при попадании в сварочную ванну цветного металла или кусочков неплавящегося (вольфрамового) электрода по составу отличающегося от основной массы.

Появление инородных металлических включений можно выявить еще на этапе работы по характерному треску и резким вспышкам электрической дуги.

Классификация включений

По причине визуальной схожести, непровар часто путают с линейной трещиной. Данный дефект образуется при недостаточной мощности сварочного аппарата, слишком малом зазоре соединяемых деталей, неправильно выбранном сечении электрода или малом токе сварки. Непровар может быть, как внутренний, так и поверхностный. Чаще всего случается при соединении толстого металла и многослойном наложении швов (например, при заполнении металлом полостей и отверстий в деталях).

Свищ

Визуально выглядит как цилиндрическая полость направленная перпендикулярно направлению шва. Может образоваться как при множественном выделении газа от химической реакции металла с окислами и ржавчиной, так и без видимых на то причин.

У неопытных мастеров свищи являются следствием замыканий, некорректного разжигания дуги и резкого гашения. Удаляется зачисткой, засверливанием и повторным наложением шва.

Естественный дефект образующийся при резком отделении электрода от сварочной ванны. Чаще всего кратеры встречаются в местах соединения швов двух направлений или на окончаниях соединения. Методы устранения кратеров аналогичны всем ранее рассмотренным дефектам – механическое удаление и наложение шва заново.

Полезная статья – Как сварить ворота

Группа 5 нарушение формы шва

Очень часто нарушения формы шва формально не считают дефектом, но визуальная неправильность сварного соединения в 90% случаев указывает на наличие внутренних отклонений от требований к конкретному соединению.

Подрез

Дефект хорошо различим невооруженным глазом, и на глаз же определяется необходимость его устранения. Визуально выглядит как небольшое углубление на внешней (прилегающей к одной или обеим сторонам свариваемого материала) стороне шва. Часто появление такого дефекта спровоцировано слишком большим сварочным током.

Усадочная раковина

Визуально различимый подрез, ось которого направленна перпендикулярно направлению шва. Может наблюдаться как с одной, так и с обеих сторон сварочной ванны. Для недопущения таких несоответствий немного уменьшают величину подаваемого на электрод тока. В случае ее возникновения ее заплавляют несколькими короткими замыканиями электрода.

Превышение выпуклости стыкового шва

Слишком большой объем наплавления шва. Визуально выглядит как горка металла тупоконечной формы. При недостатке времени данное несоответствие дефектом не считают. Если же эстетический вид шва критичен, то несоответствие легко устраняется механическим снятием верхней части шва и последующей его шлифовкой.

Важно! На таких предприятиях как Газпром и Транснефть дефект является недопустимым и стык заставят вырезать.

Превышение выпуклости углового шва

Происходит из-за неравномерного ведения электрода при работе. Может проявляться в виде «наплыва» металла в конце шва или периодически на всем его протяжении. Опасности в разрушении скрепленных деталей не несет. Устраняется методом шлифования при условии свободного доступа к шву рабочей области шлифовального инструмента.

Превышение проплава

В случае если сварке подвергается тонкий металл, сварочный ток слишком велик, или мастер задержал электрод на одном месте сверх установленного времени, на обратной стороне сварного шва может появиться наплыв похожий на каплю.

Неправильный профиль сварного шва

Существуют определенные норму углов касательных между сечением плоскости детали и наплавленным металлом шва. При выявлении уменьшения данного значения, профиль полученного шва считается неправильным.

Наплыв

Образуется при нарушении технологии сварки, высоком токе или грязных поверхностях изделий. Представляет собой область расплавленного металла, лежащего на плоскости одной из свариваемых деталей, но не приплавленный к ней. При отсутствии других критичных дефектов, просто отбивается ударным инструментом или шлифуется.

Линейное смещение

Больше относится к дефектам расположения деталей к самому шву. Под линейным смещением понимается такое расположение свариваемых деталей относительно друг друга, когда их плоскости параллельны, но находятся на разных вертикальных уровнях.

Угловое смещение

Дефект выявляется, когда нет претензий к сварочному соединению двух свариваемых под углом друг относительно друга деталей, но вот получившийся в результате угол не соответствует техническому заданию. Устраняется резкой шва и повторным его наложением или в некоторых случаях допускается ремонт стыка. Он заключается в выборке металла шва и повторной заварке.

Натек

Естественное образование расплавленного металла под действием силы тяжести. Частое явление при работе на вертикальных поверхностях и при изготовлении потолочных швов. Особой опасности не несут, если важен эстетический вид конечного результата, то натек срезают механическим инструментом.

Прожог

Опасный дефект характерный для работы высоким током на тонком металле. Вследствие избыточной температуры, концентрированной в одной точке область расплавленного металла, образует настолько большую сварочную ванну, что металл вытекает из нее в противоположную от работы сторону и образует в заготовке сквозное отверстие.

Неполное заполнение разделки кромок

Чаще всего появляется при работе сварочных аппаратов с проволокой или иными присадочными материалами. Проявляется в виде небольшой канавки вдоль всего шва или на отдельных его участках.

Чрезмерная асимметрия углового шва

Принято считать, что в угловых швах катеты треугольного шва должны быть равны или примерно равны друг другу. Асимметрия появляется, когда длина одного из катетов критически отличается от величины другого.

Неравномерная ширина шва

Визуально воспринимается как шов с разными показателями ширины по всей своей длине. К прочностным характеристикам самого шва в данном случае его визуальное восприятие отношения не имеет и в большинстве случаев не требует доработки.

Неровная поверхность

Вертикальная высота такого шва неравномерна на отдельных участках или полностью. Кроме неэстетического внешнего вида ничем не проявляет свою дефектность.

Вогнутость корня шва

Канавка или ямка в корне шва образованная из-за сильного перегрева участка. После стабилизации металла происходит его локальная усадка и как следствие небольшие «провалы» в поверхности.

Полезная статья – Как настроить полуавтомат для сварки тонкого металла

Группа 6 прочие дефекты

К шестой группе дефектов относятся любые проявления несоответствий, не подходящие под классификацию первых пяти групп.

Случайная дуга (ожог металла)

Появляется при случайном поднесении электрода к поверхности и резком его отведении. Небольшое по структуре повреждение поверхности металла, находящегося в одной плоскости со швом. Опасно только при работе с нержавейкой (способствует появлению коррозии в месте ожога).

Брызги металла

Так же, как и с ожогом несут опасность только при работе с металлами, имеющими внешний защитный слой. В остальном кроме испорченного внешнего вида никак себя не проявляют. Образуются при разбрызгивании расплавленного металла и застывании капель на поверхности.

Поверхностные задиры

Любые повреждения внешнего слоя металла, вызванные механическим воздействием. Чаще всего задиры появляются после шлифовки крупным зерном или неаккуратного удаления ранее приваренных деталей.

Утонение металла

Вся поверхность металла правильной заготовки имеет равную толщину. При механической обработке или шлифовке отдельных участков может случиться так, что выбрано слишком много металла и деталь в этом месте стала тоньше среднего значения.

Дефект устраняется навариванием дополнительного слоя металла и чистовой шлифовкой.

Контроль качества исходных материалов технологии и квалификации сварщиков

Контроль качества проводят специалисты имеющие твердую базу теоретических знаний и практического опыта в сварке. Целью контроля является выявление недопустимых дефектов сварных соединений, при которых дальнейшая эксплуатация всей конструкции недопустима или даже опасна.

Оценивая предполагаемое звено эксплуатации сварной конструкции, специалист руководствуется той или иной методикой контроля.

Полезная статья – Выбор марки электродов для сварки

Методы контроля сварных соединений

Все методы выявления дефектов сварочных швов основаны на физических или химических свойствах металлов. Как правило, в местах, имеющих порывы, трещины, поры и другие дефекты, структура металла будет неоднородной.

Рассмотрим основные способы детектирования неоднородностей сварных соединений.

Радиационный способ

Наиболее точный способ поиска дефектов из всех. К недостаткам способа можно отнести стоимость и габариты оборудования, в связи с этим применяется редко и только для деталей с наиболее ответственным предназначением.

Для понимания процесса радиационный способ можно сравнить с рентгеном только для металлических изделий. На получившемся снимке отчетливо видно все дефекты, а также их места расположения и даже структуру.

Ультразвук

Доступный и повсеместно используемый метод выявления дефектов. Аппаратура ультразвуковой проверки существует как в стационарном, так и в мобильном (переносном) варианте. По причине удобства и сравнительно небольшой стоимости применяется даже в небольших частных мастерских.

Методика работы основана на физических свойствах звуковых волн по-разному отражаться от разнородных структур металла. Прибор регистрирует отклонения в отражении волн и выдает результат понятный специалисту дефектологу.

Подробно читайте про ультразвуковой контроль сварных соединений в нашей статье по ссылке.

Визуально измерительный способ

Способ применяемый в обязательном порядке даже если планируется более тщательная проверка с помощью ультразвука или радиации.

С контролируемого шва сбивают шлак и окалину, протирают исследуемое место техническим спиртом, растворителем или изопропанолом после чего протравливают слабым (5-10%) раствором азотной кислоты. На получившейся чистой, матовой поверхности хорошо различимы все дефекты поверхностного характера.

Подробно о том, как производится подготовка кромок под сварку читайте в нашей статье.

Все дефекты сварного шва подлежат обязательному устранению

Мастер производящий сварку несет персональную ответственность за выполненную работу. Не обнаруженные дефекты сварных швов и соединений, или же те, которые были обнаружены, но не устранены могут стать причиной серьезных аварий на производстве – утечек газа и химически активных веществ, прорыва трубопроводов, падение тяжелых металлоконструкций и подобное.

В связи с тем, что невозможно заранее предсказать какой из дефектов является критически важным для жесткости конструкции, а какой никак не повлияет не ее прочность, устранению подлежат все дефекты без исключения.

Способы устранения дефектов

Способ устранения зависит от характера выявленного дефекта. Большинство способов сводятся к механической обработке плохого соединения и повторном наплавлении металла. Рассмотрим способы устранения наиболее часто встречающихся дефектов:

Задавайте свои вопросы в комментариях и мы поможем Вам в их решении.

На качество стыковой сварки полиэтиленовых труб влияет как сам аппарат, так и уровень предварительной подготовки торцов. Во втором случае важно использовать торцеватель. Он бывает ручной механический или электрический. Каково устройство и назначение электроторцевателя для полиэтиленовых труб, какие бывают отличия, как за ним ухаживать, рассмотрим в этой статье.

Назначение электроторцевателя для полиэтиленовых труб

Пластиковые трубы, производимые методом экструзии, могут иметь неровные торцы с завода. В процессе работы сварщику нередко приходится самостоятельно отрезать определенную длину, чтобы выполнить поворот трубопровода. Рез осуществляют болгаркой или ножовкой, что всегда приводит к образованию неровного края. Это нежелательно для сварки, поскольку неравномерный зазор между торцами приводит к разному количеству расплавленного материала, необходимого для формирования соединения.

В результате шов может оказаться непрочным, получится разная высота грата, возможны свищи и протечки. Подгонять торцы болгаркой до ровного состояния очень долго. Для повышения производительности при сварке ПЭ труб и улучшения качества шва разработали торцеватели. Инструмент позволяет быстро удалить неровную часть края, подготовив торцы к сварке. Механические торцеватели нуждаются в усилии со стороны оператора. Электрические версии достаточно просто закрепить в стыковом сварочном аппарате и нажать на кнопку пуска.

Устройство торцевателя для труб ПНД

Торцеватель электрический для полимерных труб состоит из следующих элементов:

Электродвигатель имеет алюминиевый корпус с ребрами для увеличения площади теплоотдачи, поэтому агрегат охлаждается естественным путем. В зависимости от размера торцевателя, рукояток может быть две, чтобы было удобно поднимать крупную конструкцию.

Принцип действия электрического торцевателя для полиэтиленовых труб

Электрический двигатель подключается к сети и начинает вращать ротор. Крутящий момент передается на редуктор, где происходит его регулировка до нужной скорости. От редуктора приводятся в движение диски торцевателя. В случае необходимости инструмент можно экстренно выключить, нажав на кнопку.

Обработка пластиковых краев электрическим торцевателем любого размера для ПНД труб происходит за счет вращения ножей. Они расположены на каждой стороне диска. Перед ножом имеется углубление, в которое попадает выступающая часть полиэтиленовой трубы, которая тут же срезается. Плоский диск служит эталоном ровной поверхности. Срезание происходит до тех пор, пока край не будет полностью отторцован. Только после этого инструмент можно выключать, поднимать и начинать сварку ПЭ труб.

Воспользоваться электроторцевателем для полиэтиленовых труб можно следующим образом:

Отличия электроторцевателей

Перед тем, как купить электрический торцеватель для ПНД труб, важно разобраться в отличиях моделей. Прежде всего они различаются по максимальному диаметру от 160 до 1200 мм. Это означает, что торцевателем на 160 мм не получится подготовить края заготовки диаметром 200 мм, поэтому продумайте, с какими трубами самого большого размера вам придется работать.

У каждого электроторцевателя есть свой диапазон диаметров. Например: 40–160 мм, 40–315 мм, 315–630 мм, 630–1200 мм и другие. Эти параметры соответствуют возможностям регулировки зажимов сварочного аппарата, поэтому лучше покупать торцеватель и сварочное оборудование одновременно, чтобы все было совместимо (они продаются комплектами и по отдельности).

Электроторцеватели отличаются по потребляемой мощности. Существуют модели на 750–3000 Вт. Есть отличия по питающему напряжению — 220 или 380 В. Это определяет возможности подключения в конкретном месте эксплуатации.

Обслуживание

Электроторцеватель нуждается в периодической замене ножей, которые постепенно тупятся. Сделать это можно в сервисном центре или самостоятельно. Ножи крепятся к диску несколькими шурупами, которые выкручиваются при обслуживании. Ножи имеются в свободной продаже. Меняются всегда парно.

Если в торцевателе установлен щеточный двигатель, потребуется периодическая замена графитовых щеток. Они передают ток на ротор мотора, и постепенно стираются. Если их не менять, пропадет контакт, и инструмент не сможет включиться. Процедура замены угольных щеток не сложная и выполняется за 20–30 минут.

Где купить электроторцеватель

В России купить электрический торцеватель можно в компании «ПРОСВАР». Мы — отечественный производитель сварочного оборудования для ПЭ и ПНД труб, поэтому у нас одно из лучших соотношений цены к качеству. Имеем большой выбор электроторцевателей по рабочим диаметрам, мощности. Вся продукция сертифицирована на соответствие ГОСТ 21694–94, относящегося к механическим сварочным установкам. Выдаем гарантию 1–3 года на все товары.

В наличии есть запасные ножи для электроторцевателей. Выполняем обучение использованию сварочных аппаратов и предварительной подготовки труб. Если что-то сломается, вы всегда можете обратиться в наш авторизованный сервисный центр. Чтобы узнать цены на электрические торцеватели для ПНД труб, оформить заказ или задать другие вопросы, позвоните по телефону 8 (800) 301-11-81.

Монтажника металлоконструкций в Санкт-Петербурге

324 отзыва оставили клиенты за последние 12 месяцев.Из них 309 — положительные

Дарья оставила отзыв

Сломался металлический каркас дивана. Откликнулся Руслан, приехал в назначенное время с инструментом и необходимыми деталями, которые подобрал по фото поломки. На месте принял решение о способе ремонта и сделал все быстро и качественно, заварив и вторую сторону каркаса с минимальными неудобствами для нас — все таки сварка проходила в квартире, в жилой комнате с ковром. Оплатили работу по цене, которая была изначально озвучена мастером во время заявки. Можем рекомендовать этого мастера и будем обращаться сами в случае необходимости, Руслан, спасибо вам большое.ещё

Сварка, более месяца назад, м. Василеостровская.

Стулья. Материал: сталь. Сварка: по рекомендации специалиста. Проварить углы.ещё

Всеволод оставил отзыв

Все супер — быстро, четко, качественно!ещё

Сварка металлоконструкций, более месяца назад, м. Приморская.

Металлоконструкции. Материал: не могу определить. Сварка: по рекомендации специалиста. Объём: Опора подвесного кресла.ещё

Наталья оставила отзыв

Спасибо большое. Все быстро и качественно и по адекватной цене. Андрей откликнулся практически сразу на заказ, никаких проблем, только благодарность. Рекомендую.ещё

Сварка, более месяца назад, м. Академическая.

Стулья. Материал: не могу определить. Сварка: по рекомендации специалиста. Отвалилась ножка стула. Нужно приварить.ещё

Задачи, которые доверили Профи

сварщик в санкт-петербурге

сварщик в спб

сварщик в питере

Сварка металлических труб

цена за сварку стальных труб

Нужен репетитор по физике

2000 ₽ за час

Небольшой ремонт ванной

до 100 000 ₽

до 8000 ₽

до 2000 ₽

Ищем скрипача на свадьбу

до 5000 ₽

Вы профи?

Выбирайте заказы и работайте на себя

Как вылечить ломкие ногти?

Как помыть большую люстру?

Специалисты бесплатно ответят на ваши вопросы.

Вы часто спрашиваете

Сварка: какие цены в Санкт-Петербурге?

Цены начинаются от 2000 рублей. В среднем 3500 рублей, а максимальные цены на уровне 17000 рублей. Но вы можете назвать свою цену, а специалисты, которые откликнутся на вашу заявку — свою.

Как найти сварщика в Санкт-Петербурге?

Сейчас на Профи готовы помочь 1122 специалиста. Просто оставьте заявку на услугу "сварка".

Где найти достоверные отзывы?

В Санкт-Петербурге на услугу "сварочные работы" мы получили и проверили 325 отзывов. Отзывы есть у каждого сварщика с высоким рейтингом.

Сварщики — как выбрать в Санкт-Петербурге?

Изучите понравившиеся анкеты и прочитайте отзывы предыдущих клиентов — они помогают понять, подходит ли вам специалист по профессиональным и личным качествам. Также вы можете обсудить детали с откликнувшимися специалистами, если заполните заявку.

Как дефекты бывают и от чего они возникают

Все дефекты можно разделить на две основные группы. Первая — погрешности, связанные с термическим воздействием, напряжениями, изменениями состава металла шва. Вторая — дефекты, чаще всего вызванные нарушениями технологического процесса из-за ошибок сварщика или неисправного оборудования.

Какие дефекты характерны при сварке

сильные растягивающие, сварочные напряжениярезкое охлаждение металла до низких температур

неправильный режим сваркиневерный выбор электродасырой электродплохо очищенные края заготовкинедостаточная газовая защитаизлишняя длина дуги

неравномерный нагрев и внутренние напряжения

резкий обрыв дугираннее прекращение подачи газа

резкое завершение сварки

слишком длинная дуга и чрезмерный сварочный токсмещение электрода при сварке

излишне большой сварочный ток и низкая скорость сваркипревышенный или непостоянный зазор кромокбольшой угол скоса при разделке

сварка на длинной дугечрезмерный сварочный токнеправильное положение электрода

малая сила тока и быстрая сваркаплохая зачистка заготовкинеустойчивая дуга, например при скачках напряжениянеудобное положение шва

твердые, флюсовые, шлаковые и оксидные включенияпопадание частиц электродасварка на высокой скоростиокалина на поверхностинизкий сварочный ток

неправильная разделка кромоксмещение кромокнестабильная скорость сваркиневерное направление электрода

Типичные ошибки при сварке электродом и проволокой

Дефекты часто возникают при недостатке квалификации: знаний и опыта. Новички ошибаются при настройке аппарата, подготовке деталей, сборке элементов под прихватки и сварку, выборе скорости работы.

Ошибки при сварке инвертором

Основная ошибка новичков при ММА сварке — неверный выбор параметров.

Излишне высокий сварочный ток приводит к брызгам и прожиганию металла. При низкой силе тока возникают непровары и несплавления, образуется много шлака, попадающего в расплавленный металл шва.

Работа на длинной дуге тоже приводит к повышенному шлакообразованию, несплавлениям, а также к козырянию электрода. Лучше сваривать на короткой дуге и поддерживать стабильную длину.

Слишком быстрая сварка чревата непроварами, несплавлением и формирование чешуйчатого шва. Нехватка тепла в рабочей зоне способны вызвать деформации и появление трещин.

Ещё одна ошибка — неправильный выбор электрода. При слишком большом диаметре ширина шва увеличивается, а глубина провара уменьшается, а значит падает качество соединения.

Ошибки при сварке полуавтоматом

Ошибки новичков при МИГ тоже связаны с настройкой сварочных параметров, а также с поджигом электрической дуги и завершением сварки.

Дуга при сварке полуавтоматом не должна быть излишне короткой или длинной. При работе на слишком короткой дуге много брызг. Длинная дуга приводит к ухудшению газовой защиты сварочной ванны и множественным порам в шве, увеличивает риск подрезов.

Высокая скорость подачи проволоки при поджиге дуги мешает её стабильности. В начале шва появляются быстро остывающие точки непровара, от которых могут расходиться трещины. Чтобы это не произошло, поджигать дугу надо на пониженной скорости движения проволоки.

Часто совершают ошибку и в конце сварки, когда резко гасят дугу или убирают горелку в конце шва. В результате этого образуется глубокий кратер. Отводить дугу от сварочной ванны надо медленно, подачу газа сохранить до застывания металла.

Ошибки при аргонодуговой сварке

На шов при ТИГ сварке влияют напряжение на дуге, скорость работы, сила сварочного тока и расход защитного газа, вылет и заточка электрода.

Выбор слишком высокой силы тока приводит к прожигу металла и трещинам. Шов получается серого цвета. Электрод быстро изнашивается.

При сварке на длинной дуге возникают непровары и несплавления. В шве появляются трещины и поры. Последствиями слишком низкого напряжения на дуге могут быть прожигание или чрезмерное усиление шва.

Поры, неравномерный шов, непровары, риск утяжки корня — результат сварки на высокой скорости. Повышенное порообразование и трещины вызывает и неправильно выставленный расход аргона.

Как и при МИГ сварке, нельзя резко тушить дугу и прекращать подачу газа. В противном случае можно получить усадочную раковину на конце шва и окислы в металле. Вылет электрода должен быть минимальным, а сам электрод хорошо заточен. При большом вылете возникают непровары, а сам шов неравномерен. Изношенный электрод с гратом повышает риск некачественного соединения с посторонними включениями.

Как исправить дефекты сварки, если они обнаружены

Исправление дефектов сварки возможно. Однако в большинстве случаев проблемное место надо переваривать.

Способы устранения погрешностей шва:

С опытом ошибок и дефектов становится меньше. Чтобы избегать их, надо точно подбирать режим сварки, расходные материалы, тщательно готовить поверхность и делать пробные швы на подходящем куске металла.
