Припой с канифолью что это такое

Любой начинающий специалист, связанный с обслуживанием и ремонтом радиоэлектроники сталкивается с необходимостью покупать прибор, предназначенный для качественной работы по соединению повреждённых участков микросхемы. Попробуем разобраться, как правильно паять паяльником с канифолью, что необходимо знать начинающему специалисту и мастеру с богатым багажом знаний.

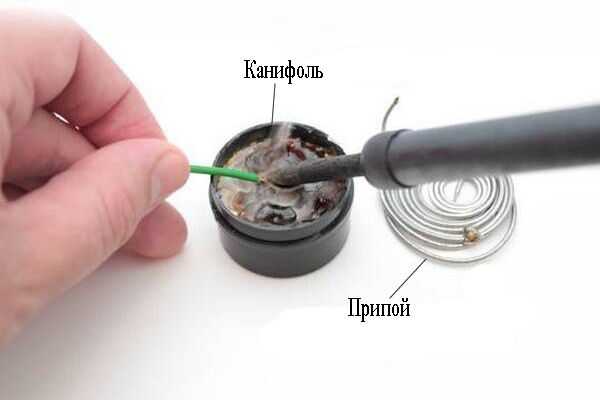

Пайка с использованием канифоли

Чтобы процесс пайки был максимально удобным и эффективным, разработчики регулярно стараются модернизировать не только оборудование, но и трудятся над усовершенствованием состава расходников для пайки. Припой с канифолью – одна из таких разработок, которая позволяет спаивать элементы быстрее, экономя при этом количество материала. Если раньше для пайки нужно было применять припой в сочетании с флюсом из канифоли, то с появлением комбинированного припоя такая необходимость исчезла.

Использование припоя с канифолью уже оценили и новички, и опытные мастера. Ведь кроме оптимизации процедуры он позволяет не тратить время на подбор оптимального баланса припоя и флюса. Все марки припоев с канифолью производятся в соответствии с требованиями ГОСТ и содержат строго выверенное количество канифоли с учетом толщины проволоки.

Основные принципы и правила проведения паяльных работ

Для того чтобы понять и выяснить, как правильно пользоваться паяльником для пайки проводов, необходимо иметь минимальный набор инструментария:

• Паяльник, желательно электрический от основного источника питания сети 220 вольт.
• Олово или иной взаимозаменяющие припои.
• Канифоль.

Мощность паяльника должен быть не более 40 Ватт, сеть питания стандартная- 220 Вольт.  Для бытового использования вполне достаточно такой мощности прибора.  Готовый припой понадобиться для качественного соединения деталей и узлов.  В качестве основных компонентов припоя используем олово с компонентами свинца, а также традиционную канифоль.  В розничной сети продаются готовые трубки, с расположенным внутри составом или специальная проволока. Последний вариант признан самым эффективным и лучшим по многим параметрам производительности.

Что это такое?

Канифоль это природная смола, получаемая при термической обработке древесного сока хвойных пород. После фракционного отделения воды и скипидара образуется густая смесь, которая при высыхании превращается в комок неровной формы. Химический состав канифоли зависит от исходного сырья и степени очистки. В органическую смесь входят смоляные кислоты, эфирные масла и примеси. Чем больше примесей, которые ухудшают электроизоляционные свойства, тем темнее окраска.

Качество материала регламентируется ГОСТ 19113-84, по чистоте классифицируется по сортам. Высший, первый и второй. Два последних желтой окраски применяются в электротехнике. При выборе флюса важна температура плавления канифоли, у некоторых видов она достигает + 130°С. Плотность вещества в пределах от 1,07 до 1,10 г/см3, в основном его делают из сосновой живицы. Разработана технология экстракции древесной муки и обработки отходов производства бумаги. Способ выработки во многом определяет технологические свойства, по стандарту он указывается на упаковке паяльного флюса.

Внешний вид канифоли

Канифоль является аморфным веществом, которое очень хрупкое при механических ударах. Ее получают из смолы хвойных деревьев. Вещество можно сохранить в органических соединениях, ацетоне, спирте и так далее. При этом в воде оно не растворяется. Канифоль используется не только для пайки, но и для других процессов. Ее можно встретить в производстве лакокрасочных материалов и в производстве эффектов дыма при съемках кинофильмов. Она используется как один из элементов в создании пластмасс, а также как инструмент для натирания смычков, чтобы повысить степень их трения о струны.

Использование канифоли при пайке

Несмотря на многообразие своего применения в других сферах, наиболее она известна как дополнительный расходный материал во время пайки. Многие люди, кто занимается этим вопросом, прекрасно знают, для чего нужна канифоль при пайке. Это очень легко расплавляемый материал, который плавится практически при любом воздействии высокой температуры. Существует несколько разновидностей этого материала, но именно та, которая используется для пайки, создается согласно ГОСТ 19113-84.

Очень хрупкая полупрозрачная субстанция получается различными способами, цветность зависит от способа производства, бывает с ярким светло-желтым оттенком, коричневатым разной насыщенности и темно-красным. Узнается по стекловидному блеску, при разломе крошится с образованием раковин, неровностей.

Впервые смесь природных карбоновых кислот с изомерами научились получать в Древней Греции. В городе Колофон музыканты натирали ей смычки для улучшения звучания струнных инструментов. Впоследствии «колофолонской смоле» нашлось другое применение, ее применяют при производстве лакокрасочных материалов и некоторых видов пластиков, киношных и тепловых «дымовушек».

Припой относится к основным расходным материалам, используемым во время пайки. данный процесс существует достаточно давно и производители постоянно работают над его совершенствованием. Улучшение касается и расходных материалов. Припой с канифолью является одним из продуктов такой модернизации, который существенно упрощает процесс спаивания, так как для него требуется меньшее количество материалов. При стандартном проведении процедуры нужно использовать не только сам припой, но еще и канифоль в качестве флюса. Она необходима для того, чтобы упростить расплавление наплавочного материала, а также улучшить связь между ним и основным металлом. С учетом того, что сам процесс проводится при относительно низких температурах и не влияет на структуру основного металла, то смачиваемость выступает очень важным фактором.

Припой с канифолью для пайки

В данном случае флюс содержится в припое, так что ничего дополнительного применять не нужно. Такой способ удобен, как для новичков, так и для профессионалов. Стоит отметить, что в марках, которые относятся к данному типу, хорошо соблюден баланс. При использовании канифоли отдельно всегда есть риск, что ее можно взять меньше или больше. Если же применяется марка с содержанием канифоли, то там она будет подобрана в оптимальном количестве согласно взятому размеру проволоки. Данные изделия производятся согласно ГОСТ 21931-76.

Это не обзор, а просто несколько советов для тех, кто любит паять в качестве хобби и для начинающих людей. Варианты нормального припоя и который можно взять в любом городе в России.

Посмотрел цены на припой на Али и решил написАть пару слов, возможно кому-нибудь будет и полезно.
Начну сначала — я вообще был противником покупки припоя на Али, но были оговорки. Первое — это крупные города, где магазин может быть в неудобном месте и туда трудно добраться. Второе — вообще отсутствие местных магазинов (дорогая доставка). Третье — были варианты когда покупка на Али была оправдана. Но третий вариант обычно не подходил для людей, для которых пайка это хобби. Третий вариант был оправдан при покупке нормального припоя от массы 450/500гр. Были хорошие купоны на распродажах и была возможность взять большой купон в любое удобное время. Например у тех жителей России, кто был знаком с тонкостями покупки на Али, всегда была возможность обменять баллы на крупный купон 1000руб от 2000руб. У меня это было сразу в двух приложениях на телефоне — на основном Али и на Али/Россия. Причём у меня эти приложения работали независимо друг от друга (на одном телефоне) и при этом были забиты одинаковые адреса доставки и ФИО.
Буду говорить только о припое которым пользовался и покупал на месте. Весь припой, про который пойдёт речь, это нормальный хороший припой для домашнего применения, со своими мелкими нюансами. Весь припой покупал на месте и обычно по цене, которая была либо ниже чем на Али, либо цена была очень привлекательной. Разделю припой на условные категории.
Первая категория — наш отечественный припой. Первый вариант — это припой ЗУБР ПОС 61. Он есть разного диаметра и веса. Брал только 0,8мм и 1мм.

Следующий вариант — это припой ПОС 61 (Рязань). Он есть разного диаметра и веса. Брал только 0,8мм и 1мм.

Главное по этим двум вариантам припоя — это полностью одинаковый припой с одного завода. Вас должна интересовать только цена. Вес на этикетке указан именно по самому припою (нетто). Это отличный классический припой ПОС-61, пайка глянец. Единственный недостаток, это флюс-канифоль. Причём канифоль ярко выражена и возможно с избытком. Старшему поколению, кто застал советский припой, можно смело покупать эти два варианта. Продаётся во всех крупных российских магазинах, цена зависит от жадности продавца (цены различались заметно). Конкретно ЗУБР ПОС 61 брал по акциям в ДНС. Катушку 100гр продавали за 260руб. В жёлтых катушках будет припой с флюсом, в красных катушках будет припой без флюса.

Для создания защитного слоя от активного окислительного процесса во время пайки используется припой с канифолью. Это одно из доступных решений для работ в домашних условиях или промышленных масштабах с целью удешевления процесса. Доступность вещества и безопасность при нагреве породила фразу — канифоли много не бывает.

Что такое канифоль

Научное название материала — колофонская смола. Канифоль это вещество в твердом состоянии, характеризующееся стекловидной организацией кристаллов. Она не имеет конкретной грани плавления — твердость уменьшается с увеличением нагрева.

Фактически, проявляется аморфность материала. Можно назвать вещество природным флюсом — липкий по своему составу материал входит в состав смол хвойных деревьев.

Свойства

Чтобы понять, для чего используется канифоль и какие условия рабочей среды будут приемлемыми, необходимо разобраться в свойствах вещества:

1. Этот флюс нельзя удалить водой. Зачистить канифоль в домашних условиях можно с помощью растворителей, бензина или средств на основе спирта.
2. Основной объем в составе занимает абиетиновая кислота. Вещество дает до 90% массовой доли продукта.
3. Кипит смола при температуре 250 по Цельсию и выше.
4. В нормальных условиях канифоль для пайки хрупкая, может крошиться от удара, сильного нажима.
5. Прекрасно растворяет оксидные пленки, препятствующие качественному соединению

Температура плавления

Из хрупкого и твердого состоянии в мягкое смола переходит при нагреве. Температура плавления обычной канифоли начинается от 50 градусов, для отдельных добавок в составе вещества порог нагрева может подняться выше 130 градусов. Во время плавления выделяется дым и резкий запах смолы — заметен, когда начинают канифолить жало паяльника.

Состав

Кроме абиетиновой кислоты, содержание которой в составе вещества варьируется от 60 до 90% общего объема, присутствуют иные добавки. Это жирные кислоты — до 12 %. До 20% в составе — нейтральные элементы. Для жидких форм компонентом может стать спирт или иной растворитель, составляющий до 50% объема.

Способы получения

В производстве освоены и применяются следующие виды получения канифоли:

1. Экстракция. Щепу хвойных пород деревьев помещают в растворитель для выделения смолы в виде экстракта.
2. Переработка таллового масла. Это продукт, являющийся побочным, появляется в процессе производства бумаги. Пример продукта — канифольный клей.
3. Наиболее доступный — выработка вещества из живицы. Сырье для канифоли это смола — источником часто выступает сосна — разогревается. В процессе роста температуры происходит удаление излишней воды и скипидара. В рабочем сосуде остаются кристаллы канифоли. После очистки химикатами получается готовый продукт, который можно использовать.

Методом экстракции и перегонки производство канифоли налажено на заводах для создания глубокого цикла переработки сырья.

Полезная статья: Рутиловые электроды маркировка

Зачем нужна канифоль

Если разобраться, зачем применять канифоль при пайке — ответ прост. Это флюс, являющийся неотъемлемой частью при работе с припоями. При нагреве элементов паяльным оборудованием поверхность металла покрывается оксидной пленкой.

Соединение препятствует лужению и качественному соединению деталей. При внесении в рабочую среду канифоли происходит удаление оксидных пленок. Температура при нагреве паяльником должна достигать 150 градусов.

Применение смолы заставляет припой становиться более текучим. Это позволяет качественно лудить и правильно паять многожильные кабеля, обеспечивая надежный контакт в наконечниках.

Раствор канифоли находит применение в определенных видах лакокрасочной продукции. Добавки из смолы применяются в производственном процессе по выпуску пластика.

Качественные музыкальные инструменты получают струны, обработанные специальной канифолью. Как пример — скрипка и смычок, где качество обработки напрямую влияет на характеристики инструмента. Не менее популярен и канифольный клей. За счет добавок уменьшается хрупкость чистой смолы, прочность соединений возрастает.

Полезная статья: Контроль сварных соединений

Разновидности

В данный момент изучены и активно применяются несколько разновидностей этого натурального флюса. Характеристики готового продукта находятся в прямой зависимости от методики производства. Поэтому смолу, как и любой другой флюс, подбирают под конкретную технологическую задачу. Сюда относятся тип металлов, оборудования, класс выполняемых работ.

Талловая

Род канифоли, получаемой в виде побочного материала. Процесс сульфат-целллюлозной реакции в завершении имеет определенные отходы, которые применяются как сырье для получения канифоли.

Переработанное сульфатное мыло способно дать несколько фракций смолы с различными характеристиками. Каждый продукт отличается составом и применимостью. Сорт, имеющий лучшие свойства, приближается к качеству живичной разновидности смолы.

Экстракционная

Легкоплавкое и смолистое вещество, получаемое в результате экстрагирования. В основе исходных компонентов — бензин и хвоя с высоким содержанием смол. В чем разница?

По отношению к живичному сорту, экстрагированное вещество темнее, температура при которой твердость начинает снижаться — меньше. Формула полученного вещества включает до 12% жирных кислот. Современные технологи позволяют осветлить состав и канифоль по своим показателям становится максимально близка к живичному продукту.

Живичная

Наименование получено на основе сырья, получаемого от хвойных деревьев. Живица, смола или сок хвойных пород является основным материалом для производства природного флюса. Наибольшую доступность получила сосна — как дерево, наиболее распространенное в лесных массивах. Температура плавления натуральной смолы и минимальное присутствие в составе жирных кислот делает живичную канифоль самым чистым продуктом для паек.

Янтарь из сосновой смолы ценится как материал для изготовления украшений. По сути, окаменевший сок деревьев может быть использован в качестве сырья для добычи канифоли. Высокая стоимость, сложность добычи, относительная редкость — причины, по которым янтарь не применяется как флюс.

Как паять с канифолью

Процесс соединения деталей с помощью паек имеет общие правила и последовательность. Чтобы паять качественно и быстро, потребуется делать все по шагам:

1. Механически зачистить контакты.
2. Включить паяльник в сеть и разогреть.
3. Разогреть соединяемые детали.
4. Погрузить жало в канифоль для пайки.
5. Проканифолить (обработать) соединяемые поверхности.
6. Залудить жало припоем.
7. Произвести соединение контактируемых площадок и прилегающей поверхности с помощью припоя.
8. Без смещений остудить место пайки.

Для качественного покрытия жала смолой нагрев паяльника должен составить до 100-130 градусов. При касании из канифоли должен пойти небольшой дым. Для тонких деталей с малыми габаритами процедуру предварительного нагрева можно опустить. Крупные контактирующие площадки обязательно разогреть, чтобы флюс и припой не застыли моментально при нанесении на поверхность.

Жало паяльника перед началом работ требует очистки только после длительного простоя. Если пайки ведутся постоянно, достаточно использовать канифоль и можно приступать к лужению.

Полезная статья: Накс это…

Пайка припоем с канифолью

Техническое исполнение такого припоя — трубка в смотанном виде, внутри уже заложена канифоль. Работа производится по типу присадки — жало паяльника греет поверхности и трубку припоя вводят в зону нагрева.

Разогретая олово-свинцовая смесь и смола плавятся. Двигая жалом по заготовке, производится лужение места пайки и дальнейшее соединение двух деталей. Сокращается время работы. Использоваться такой материал может, если соблюдено условие — не требуется механическая зачистка деталей.

Как сделать жидкую канифоль

Твердый флюс не всегда удобен при проведении работ. Можно растворить канифоль и получить более удобную для пайки жидкость. Понадобится:

• чистая канифоль на основе живицы сосны;
• 100 мл спирта — крепостью до 96%, чем выше, тем лучше;
• пустую тару для готового раствора.

Смола подойдет только новая, без грязи и пережженных участков. Необходимо измельчить хороший сосновый флюс и поместить его в пустую тару. Пропорции спирта и смолы — 1 к 1, или чуть больше. Если канифоль не растворяется до конца, можно еще немного добавить спирта. В течении часа, с периодическим помешиванием, растворенная смола становится однородного цвета. Теперь можно использовать смесь по назначению.

Вместо спирта может быть использован растворитель, ацетон и другие токсичные химические составы, способные растопить живицу. Похожим способом получают канифольный клей. При испарении смола застынет и прочно зафиксирует детали. Растворители позволяют сделать жидкий флюс со схожими показателями. Спиртовой раствор наименее вреден, если нужно паять много.

Преимущества и недостатки

Разобравшись, что же это такое, канифоль и как ее применить, необходимо рассмотреть на плюсы и минусы вещества в работе. Использовать флюс необходимо, если требуется:

1. Отсутствие электропроводности.
2. Доступность по цене, возможность покупки даже в бытовом магазине.
3. Эффективно убирать оксидные пленки на металле.
4. Стойкость к воде.
5. Сохранение свойств при перепадах температур.
6. Относительная безопасность для здоровья при длительном применении в рабочем процессе.

Несмотря на ряд плюсов, природный флюс или канифоль имеет небольшие недостатки:

1. Требуется наработать опыт. Применять смолу лучше после практики на тренировочных деталях.
2. Канифоль не получится использовать при большой плоскости спаиваемых изделий.
3. Чистая смола — хрупкая, это накладывает дополнительные трудности в перевозке и хранении. материла.

Учитывая недостатки, природный флюс остается востребованным у специалистов по пайке.

Полезная статья: Плазморез своими руками

Что можно использовать вместо канифоли

Если смолы нет под рукой, возникает вопрос — чем еще можно заменить сосновую канифоль для пайки? Подойдет любой флюс, совместимый с оборудованием и соединяемыми металлами. Возможно задействовать буру. жидкие составы и пастообразные вещества для пайки. Нужный состав, позволяющий заменить канифоль, указывается на упаковке с флюсом.

Чем смыть канифоль после пайки

Если после пайки на плате или контактах остались излишки смолы, их необходимо удалить. Отмыть канифоль можно теми же средствами, что входят в состав жидкого флюса из нее. Это спирт, ацетон, растворители.

Смывки не должны оказывать разрушающий эффект на место пайки и рядом расположенные детали. Поэтому перед применением стоит внимательно ознакомиться с инструкцией. Наносить спирт или растворитель только кисточкой с последующим удалением впитывающим материалом.

Изготовление в домашних условиях

Если непонятно, что можно использовать для пайки вместо канифоли, всегда стоит попробовать домашний рецепт приготовления флюса. По этому же примеру можно изготовить канифольный клей с хорошими характеристиками на сдвиг и отрыв.

Что потребуется:

1. Чистая банка из жести.
2. Плита — газовая или электро.
3. Живица сосны.

Правильный порядок действий:

Так как скипидар, содержащийся в смоле, необходимо отделить, опускаем смолу в банку и нагреваем.

Необходимо расплавить и закипятить сырье. Кипение живицы будет сопровождаться пузырьками — это и есть отделение скипидара. Как только завершится выделение этой фракции, снимаем разогретую смолу с плиты.

Для удобства можно разлить паяльный флюс в формы — например, небольшие жестяные крышки. Итоговый результат может быть чуть темнее, чем промышленный продукт — так как домашний процесс приходится делать без очистки.

Цвет не влияет на качество и использование при пайке.

Полезная статья: Сплав силумин — что это

Техники безопасности

При работе с паяльным оборудованием необходимо придерживаться нескольких правил для сохранения здоровья.

1. Защита органов дыхания. Несмотря на безопасность канифоли, дым от нагрева может вызвать аллергическую реакцию. Рабочее место должно быть с вентиляцией, можно использовать респиратор.
2. Смола повышает текучесть олова, поэтому паяльником с каплей припоя нужно действовать аккуратно. Раскаленный металл может стать причиной ожога.
3. Очистку зоны пайки от смолы с помощью ацетонов необходимо производить после отключения оборудования. Это снизит риск возгорания растворителя.
4. Жидкая канифоль как и паяльная кислота обязательно хранится в плотно закрытой таре.

Продукт из живицы имеет множество сфер для применения. Использовать канифоль для скрипки или пайки безопасно — сырье для производства полностью экологично. Начинать работу с таким флюсом лучше с тренировочных паек на ненужных соединениях.

Виды припоев с канифолью

Припои с канифолью можно классифицировать по форме выпуска.

• Припой с канифолью в тубусе подойдет для частого использования. В таком формате выпускают припои небольшой длины, что является экономичным и удобным вариантом для бытового применения.
• Припой с канифолью в катушках уже можно рекомендовать для небольших мастерских. Катушка содержит большее количество проволоки, а ее толщина может варьироваться от 0,8 до 2 мм.
• Припой с канифолью в бухтах – оптимальное решение для оптовых покупателей, которые используют припои в промышленных масштабах. В бухте может поставляться проволока любого диаметра, а ее длины достаточно для регулярного, интенсивного применения.

Состав припоя с канифолью

Припои с канифолью имеют в своем составе олово и свинец. Стандартными пропорциями являются: 60% олова и 40% свинца. Именно такое процентное соотношение характерно для большинства популярных марок припоев с канифолью.

Благодаря сочетанию олова и свинца проволока приобретает оптимальные для качественной пайки свойства. Припой получается гибким, что упрощает выбор максимально удобного положения проволоки для мастера во время работы. Кроме того за счет небольшой температуры плавления такой припой можно применять для пайки тугоплавких сплавов. Материал быстро заполняет все неровности, что гарантирует высокую плотность соединения элементов. Свинец обеспечивает припою необходимую текучесть. Однако его наличие в составе требует соблюдения техники безопасности при пайке – помещение должно хорошо проветриваться, чтобы токсичные пары не накапливались в воздухе.

Для каких работ подойдет припой с канифолью

Решая, купить припой с канифолью или без, учитывайте особенности предстоящих работ. При выполнении пайки в обычных условиях, а также при работе с уже известными элементами и материалами можно купить припой с канифолью любой известной марки. Хорошим выбором станет продукция линейки ПОС, в состав которой входит олово и серебро. А вот для пайки тугоплавких сплавов лучше позаботиться о специальной проволоке, в составе которой может и не быть канифоли или другого флюса.

Ключевое правило при выборе припоя – его температура плавления должна быть тем выше, чем выше она у сплавляемых материалов. Также, прежде чем купить припой с канифолью, нужно определиться, какой толщины проволока будет оптимальна для конкретной работы. Например, для бытового использования можно приобретать припои различного диаметра, поскольку традиционный паяльник позволяет набрать необходимое количество материала от припоя любой толщины. А вот в промышленных масштабах пайки следует ориентироваться на толщину спаиваемых материалов.

Пайка с использованием припоя с канифолью

Перед началом работ поверхности спаиваемых элементов следует подготовить, очистив их от загрязнений и ржавчины. Чтобы избежать резкого перепада температуры поверхности и припоя, ее следует также немного разогреть. С учетом того, что использование флюса в работе с припоем с канифолью, не требуется, можно сразу приступать к пайке. Заполните расплавленным припоем место соединения и дождитесь его затвердевания.

Использование припоя с канифолью

Производители предлагают оловянно-свинцовые припои, в состав которых входит канифольная смола. Он реализуется прутками, намотанными на катушки. Фактически это тонкие оловянно-свинцовые трубки, полости которых залиты расплавленной канифолью. Это одновременно флюс и присадочный материал, образующий соединение при лужении. Преимущества припоя с канифолью:

• увеличение скорости пайки;
• упрощение паечного процесса.

В процессе пайки важно поддерживать определенный температурный режим. При перегреве появляется канифольный дым, усиливается выделение паров олова и свинца. Не следует пренебрегать техникой безопасности. При попадании горячего флюса и припоя на кожу его необходимо удалять, нужно сразу стряхивать частички расплава с одежды.

https://youtube.com/watch?v=4WEQ2lhjTD4%3Ffeature%3Doembed

Зачем нужна?

Основные причины выхода из строя бытовой электротехники, приводного оборудования и инструментов – нерабочие платы, сгоревшие конденсаторы и другие элементы, требующие замены, монтаж которых производится методом пайки. Имея определенные навыки работы с паяльником, каждый умелец сможет отремонтировать электрооборудование самостоятельно.

При расплавлении металла происходит окисление. Цветные металлы намного активнее вступают в реакцию с кислородом в горячем виде, образуются оксиды, ухудшающие соединение. Для устранения оксидной пленки при пайке применяются флюсы, они наносятся на поверхности спаиваемых деталей, необходимы для защиты от воздействия компонентов воздуха, снижают поверхностное натяжение припоя при покрытии деталей.

Для чего, по сути, нужна канифоль при пайке? Только в качестве флюса. Экологичное вещество характеризуется рядом достоинств:

• не образует вредных испарений при нагреве;
• не ухудшает электропроводимость спайки;
• улучшает прочность соединений;
• препятствует растеканию жидкотекучих металлов;
• применяется при соединении легкоплавких контактов.

Смолистый материал при длительном хранении не меняет своих свойств, не окисляется и не разлагается.

Это самый известный флюс, который для домашней пайки несложно найти в специализированных магазинах.

Среди недостатков канифоли следует отметить плохое удержание расплава на поверхности металла. Для полноценной защиты деталей и элементов схемы требуется наносить смолу несколько раз. В условиях повышенной влажности даже после затвердевания канифольная пленка способна впитывать влагу, это приводит к развитию коррозионных процессов. Хрупкое вещество важно правильно хранить и транспортировать, чтобы сохранить целостность комка. Важно учесть, что смолистый флюс применяется не для всех паечных соединений.

Канифоль делает процесс пайки проще и качественнее

Проводит ли канифоль ток?

При пайке микросхем, особенно когда расстояние между дорожками небольшое, необходимо удалять остатки флюсовой смолы. Если этого не сделать, может произойти пробой при подключении электропитания. Для удаления остатков используют растворители, ацетон.

Законный вопрос: как проходит электричество, если канифольный состав – полярный диэлектрик? Действительно, проводимость паяльной канифоли настолько мала, что ей можно пренебречь. Но в смоле остаются микрочастицы припоя, возникающие при отрыве жала паяльника. Даже незначительные вкрапления, которые сложно разглядеть, способны вызвать замыкание соседних дорожек.

Еще одна причина – способность расплавленной канифоли для пайки впитывать атмосферные пары в условиях повышенной влажности. При образовании мелких пузырьков высокочастное оборудование выходит из строя. При самостоятельном ремонте инверторов следует это учитывать.

Готовая плата должна быть идеально чистой, чтобы избежать возможной коррозии и для контроля соединений, выявления возможных дефектов.

При смывании остатков канифоли чистым спиртом возможно образование белых разводов на плате. Специалисты предпочитают пользоваться сложными составами, например, смесью 1 части спирта и 1 части бензина с добавлением незначительного количества ацетона для лучшего смешивания компонентов.

При соблюдении всех рекомендаций, правильном выборе разновидности канифольного флюса получаются надежные паечные соединения. Приобретая канифоль, важно учитывать химический состав соединяемых сплавов. Универсальный расходный материал – припой с канифолью. Им удобно пользоваться при большом объеме работы.

Характеристики припоя и канифоли

Далее, разберёмся, как правильно паять паяльником с канифолью и оловом провода при выборе необходимой марки припоя. В этом случае подойдёт маркировка ПОС, так называемый оловянно-свинцовый припой.  В маркировке присутствуют цифровые значения, так 60, это процентное содержание олова, а 40%- содержание свинца.  В продаже можно найти припои, которые имеют высокое содержание свинца. Такой материал имеет лучшие характеристики, обеспечивающие высокое качество работы при соединении деталей.  Состав отличается по цвету,  температура плавления будет на порядок выше, чем при обычных сериях и маркировки ПОС, но и качество места обработки будет также высоким.

Не последнюю роль в этом процессе играет канифоль, которая позволяет решить не только задачу, как правильно паять провода паяльником, но и поможет добиться необходимой прочности соединения.  Основное предназначение канифоли, это удаление окислов  с обработанных спаиваемых деталей.  Использование канифоли является обязательным, так как медный наконечник при разогреве образует специфический нагара, мешающий качественному обеспечению прочности соединения деталей на микросхеме.

По своей природе, канифоль, это природный материал, который имеет в своем составе компоненты смолы с хвойных пород древесины, как правило, сосна. Вещество имеет специфический хвойный запах.  В продаже имеется несколько вариантов канифоли, это жидкообразная масса или в твёрдом состоянии.  Кроме этого, чтобы знать, как правильно научиться паять паяльником, новичок может использовать комбинированный вариант канифоли с добавлением этилового спирта, так называемый  спиртово-канифольный состав.

Правила пайки канифолью

Теперь мы перейдём к практической части задачи, как правильно паять паяльником с канифолью и оловом провода сам процесс. Прежде всего, необходимо подготовить минимальный набор инструментов. Перед рабочим процессом как работать паяльником для проводов, необходимо сплющить жало и зачистить его как следует. В случае если жало не сплющено, рекомендуем это сделать самостоятельно, не повредив основной корпус прибора.  Помните, чем тоньше жало, тем эффективней результат работы. Как правило, лучшим и оптимальным вариантом жала станет острием под углом 30-45градусов.

Основные правила пайки паяльником:

• Все работы должны проводиться при проветриваемом помещении, открываем окна.
• Включаем в сеть паяльник, дожидаемся, пока он прогреется, и уйдёт характерный запах. Необходимо чтобы жало прокалилось.
• Выключаем на время паяльник и очищаем наконечник от старой грязи.
• Снова включаем в работу прибор.
• Слегка проводим залуживание деталей и частей соединяемых фиксаторов деталей. Для этого дожидаемся, пока разогреется жало до нужной температуры, слегка касаемся канифоли и направляем жало на место обработки соединения.
• Чтобы взять необходимое количество припоя снова направляем раскалённое жало на канифоль. Прикладываем к сосновой доске и снова повторяем операции с оставшимися частями.
• Новичку необходимо поэкспериментировать на досуге, чтобы понять, как правильно паять медные провода паяльником.
• Типичная ошибка новичка, все работы по соединению проводить при оголённом жале, где отсутсвует припой и флюс. Это роковая ошибка может привести к возгоранию всей платы микросхемы.
• Далее, что нужно для пайки проводов паяльником для медных материалов. Для этого технологического процесса достаточно иметь одного залуживания. Прогреваем для начала жало, прикасаемся к канифоли, после этого прикладываем жало к рабочей поверхности обрабатываемой детали.  После этого снова приподнимаем провод, опускаем его в канифоль, снова прикладываем жало раскалённое и снова соединяем контакты.
• В процессе пайки сама канифоль начнёт дымиться (естественный процесс). Это означает, что провод обтекается необходимой массой канифоли, предназначенной для работы.
• В процессе пайки и выполнения задачи, какой паяльник нужен для пайки проводов, обращаем внимание, если цвет провода изменился с жёлтого на серебристый, то весь процесс прошёл вполне успешно.
• Теперь остаётся припаять оставшиеся 2 провода, но необходимо при этом концы залудить.

Что нужно знать, чтобы обеспечить меры безопасности пайки

Как и любой технологический процесс работы с электроинструментом, требует обеспечения мер безопасности. Какой мощности нужен паяльник для пайки проводов, мы уже определились, это не более 40 ватт, но для новичков лучше всего будет применение маломощного инструмента, вполне достаточно прибора до 20 Ватт. Канифоль, как и припой, оказывают негативное воздействие на слизистую оболочку глаз и дыхательных путей. Обязательно необходимо продумать способы проветривания помещения. Используйте паяльник, который имеет систему заземления, таким образом, вы обеспечите полную электробезопасность проведения работ.

Процесс пайки проводов канифолью

Теперь попробуем разобраться, что можно паять паяльником? Да практически все, что связано с металлом, и необязательно радиоэлектронику. Повреждённые металлические ведра, посуда может снова иметь привлекательный вид, если мы добьёмся эффективной работы паяльника и необходимой группы припоя.  В процессе работы используйте доступные сподручные материалы, например деревянный брусок, а также обычные слесарные инструменты – пассатижи, кусачки, молотки. Вам достаточно один раз попробовать эксперимент на несложном металлическом предмете, и тогда вы загоритесь большим желанием устранить дома дефекты на предметах домашнего обихода которые изготовлены из металла. При проведении любых работ с паяльником соблюдайте минимальные требования пожарной и электрической безопасности. Используйте специальные родства защиты и обязательно проветривайте помещение, где планируете производить технологические работы по соединению деталей с использованием канифоли и припоя.

Разновидности припоя с канифолью

Припой для пайки с канифолью выпускается в нескольких вариантах. Они зависят от толщины проволоки, ее количества, а также прочих особенностей, которые вкладываются производителем. Среди них встречаются следующие разновидности:

• В тубусе – данный вид припоя выпускается для частного использования, так как здесь находится минимальное количество самого материала. По общей емкости и весу тубу уступает остальным. В остальных параметрах они остаются практически одинаковыми, в соответствии с особенностями своей марки.
• Катушки – это уже несколько больший вариант, который может применяться как в частной сфере, так и в ремонтных мастерских, где расход материала значительно больше. Толщина проволоки тут может меняться, в пределах 0,8-2 мм. Главное только подобрать подходящую марку, так как пользоваться катушками весьма удобно.

Припой ПОС-61 с канифолью в виде катушки

• Бухты – в данном случае применяется наибольшее количество материала. Данная разновидность рассчитана преимущественно на промышленное использование, так как подобные поставки можно оценить как оптовые. Толщина проволоки может быть любой, в зависимости от потребностей покупателей.

Как пользоваться канифолью

При пайке деталей, контактов рекомендуется учитывать несколько моментов:

• Горячая канифоль способна растворять оксидные пленки. Это свойство актуально при паечном соединении загрязненных поверхностей.
• При выборе температурного режима в расчет принимается температура расплавления, а не расплавления смолы. Рекомендует прогревать флюс и детали до +100…130°С. На холодной поверхности канифоль и припой быстро остывают.
• Применение смолистых флюсов новичками часто заканчивается образованием сажи на жале паяльника. Важно поддерживать температуру нагрева, не допускать повышенного образования дыма, не превращать канифоль в темно-бурую вязкую массу.

Перед началом работы обгораемое жало лучше предварительно очистить, чтоб снизить риск попадания окалины в шов. Необгораемое достаточно опустить в канифоль, чтобы образовалась пленка. Важно уделять внимание подготовке поверхностей, их очищают от пыли и влаги. Необходимо позаботиться о жесткой фиксации соединяемых элементов. Место спайки после остывания обязательно очищают от остатков флюса.

https://youtube.com/watch?v=99k8jL49ktM%3Ffeature%3Doembed

Состав и физико-химические свойства

Классическим составом припоя с канифолью является обыкновенный мягкий оловянно-свинцовый. Содержание свинца в нем составляет 40%, а олова – 60%. К таким припоям можно отнести ПОС 60 или близкую к нему марку ПОС 61.

Благодаря этому он приобретает особые физические свойства. Припой с канифолью и без с таким составом обладает особой гибкостью, что помогает подобрать нужное положение перед спаиванием. Данный состав характеризуется относительно низкой температурой плавления, что не позволяет применять припой для пайки тугоплавких металлов. Тем не менее, он хорошо проникает во все неровности, когда находится в жидком состоянии. Это обеспечивает максимально высокую степень сцепления. Хоть здесь и не происходит проникновения в структуру основного металла, такое свойство дает возможность охватить как можно большую площадь скрепления.

Относительно низкая температура плавления обеспечивает легкость использования. Наличие свинца добавляет текучести материалу. При использовании лучше делать все в хорошо проветриваемом помещении, так как свинец дает вредные для здоровья человека испарения.

Технические характеристики припоя с канифолью

Среди всех марок есть те разновидности. Которые применяются чаще всего. Их технические характеристики обеспечивают удобство использования и делают практически универсальными для большинства процедур.

Особенности выбора

Выбирая что лучше, припой с канифолью или без, в первую очередь стоит ориентироваться на удобство выполнения пайки. Если вам предстоят стандартные процедуры, режимы которых вполне известны, то можно выбирать припой с содержанием канифоли любой подходящей марки. Чаще всего выбор падает на материалы серии ПОС, в которых основными компонентами становятся серебро и олово. Это позволяет достичь мягкости и высокой смачиваемости за счет меньшей крепости соединения.

Если вам предстоит соединять тугоплавкие металлы, то лучше использовать специальные виды припоев, которые могут и не содержать в себе флюс.»

Чем выше температура плавления основного металла, тем выше должна быть температура плавления припоя. Это основной показатель, по которому ориентируются специалисты. Помимо состава марки нужно определиться еще с толщиной проволоки. Здесь уже легче, так как все зависит от толщины самого изделия. При работе с паяльником всегда можно наплавить каплю нужного размера из проволоки любой толщины, так что здесь не будет особой разницы. Для работы с газом уже нужно подобрать подходящий по толщине вариант. В своем арсенале стоит иметь как минимальные значения, от 0,8 мм, так и более крупные на 1,2 и 1,5 мм. Но состав материала всегда буде более важным, чем толщина.

Припой ПОС-61 0,8 мм

Особенности применения

Определившись, какой припой лучше, с канифолью или без, а также подобрав соответствующую марку, можно приступать непосредственно к пайке. Как и при работе с простым припоем, первым делом идет подготовка поверхности основного металла, его требуется очистить.

Несмотря на более легкое проведение процесса, наличие канифоли не снимает большинство негативных факторов, влияющих на качество спаивания.»

После подготовки нужно разогреть его поверхность до нужной температуры и начать использоваться припой. Это требуется, чтобы не было большого контраста между температурами расплавленного припоя и основного металла, так что перегревать сильно также не стоит. После того как расплавленный припой разольется по поверхности, ему нужно дать остыть. Таким образом, проведение пайки данной разновидности имеет лишь одну важную отличительную особенность, так как здесь не нужно использовать флюс дополнительно. Его наличие в составе делает процесс таким же легким, как и при добавлении канифоли отдельно.

Популярные производители

На отечественном рынке можно встретить следующих производителей данной продукции:

• КиевЦветМет;
• Solder;
• Вадис-М;
• Техноскрап;
• Manwell;
• «Технологические Линии»;
• Укр-Спецсплав;
• Арсенал;
• УкрИнтерсталь.

Преимущества покупки флюсов для пайки в интернет-магазине КИМ

В ассортименте нашего магазина представлены не только электронные компоненты, но и необходимые для работы с электроникой материалы и инструменты. У нас вы можете купить не только радиодетали, но и паяльник, припой с канифолью по доступной цене.

Если выбор деталей и оборудования вызывает затруднения, наши продавцы-консультанты готовы помочь в решении любой проблемы. Все ваши вопросы вы можете задать по телефону, электронной почте или через форму обратной связи. Приглашаем также посетить наш оффлайн-магазин в Москве. Все товары сертифицированы и имеют гарантию производителя. Мы предлагаем несколько вариантов оплаты и осуществляем доставку заказов по всей России.

Какие виды существуют

Разновидности канифольных флюсов по способу производству, составу исходного сырья:

• Живичная канифоль чаще производится из сосновой смолы, реже – из других пород хвойных деревьев. Сырье собирают, подсекая кору живых деревьев. Название флюса появилось по аналогии с исходным продуктом. В сосновой живице содержится до 80% канифоли и 20% скипидара. Живичная канифоль качественная, содержит от 90 до 94 % смоляных кислот, до 1,5 % жирных. Концентрация неомыляемых веществ не более 6…7%. Встречается живичная канифоль редко. Ее часто заменяют экстракционными и талловыми аналогами.
• Экстракционная канифольная смесь производится методом экстрагирования смеси измельченной хвойной древесины (обмола) и бензина, выполняющего функцию растворителя органических кислот. От живичной такая канифоль отличается темным оттенком и температурой размягчения, она ниже на 10–15 градусов, составляет в среднем +55°С. Кислотное число экстракционного паечного флюса в пределах 150 мг КОН/г, массовая доля жирных кислот не выше 12%. Для улучшения эксплуатационных свойств экстракционную канифоль очищают. Процедура называется оставлением. Адсорберы поглощают красящие компоненты. На выходе получается продукт, близкий к живичному по химическому составу и свойствам.
• Талловая паечная канифоль самая светлая. Выпускается из сульфатного мыла путем вакуумной перегонки. Получается смолистое вещество с высокой концентрацией абиетиновой кислоты, ускоряющей кристаллизацию. Исходным сырьем служат отходы целлюлозно-бумажного производства. По техническим характеристикам таловая канифоль сопоставима с живичной.

Несколько слов об особенностях различных видов канифольных флюсов. В живичном тугоплавком практически нет жирных кислот, которые недопустимы при пайке некоторых металлов. В экстракционной их может содержаться до 10%, в таловой еще больше. В розничной торговле флюс продается фасованным видом в металлических круглых коробках. На этикетке указываются технические особенности.

Для чего используется канифоль при пайке

Чтобы ответить на этот вопрос, требуется знать, для чего нужен флюс при пайке, так как она здесь и является флюсом. Главной ее особенностью является то, что она даже при температуре плавления в 150 градусов Цельсия может хорошо справляться с оксидными пленкам. Эти пленки образуются на поверхности спаиваемых металлов и мешают хорошему соединению припоя и основного металла. Канифоль растворяет их практически мгновенно.

Материал является хорошим диэлектриком, но проблем с готовыми паянными соединениями, которые могут потерять качество проводимости, не наблюдается. Еще одним фактором, зачем нужна канифоль при пайке, является улучшения свойств спаивания. В некоторых случаях это оказывается сложно, так что металл не растекается как нужно, поэтому, использование канифоли помогает избавиться от некоторых негативных факторов. Материал стоек к воздействию атмосферной влаги, но обладает при этом гигроскопичностью. Многие любители используют ее, даже не зная зачем нужна канифоль, но это может иметь негативный эффект, так как она подходит на для всех типов соединения. Как правило, ее применяют в самых простых случаях, когда речь идет о домашней пайке. В профессиональной сфере она также используется, но не  так часто.

Преимущества

• Это самый простой и доступный флюс, который можно найти практически на любом рынке;
• Стоимость канифоли является относительно низкой, так что она обойдется дешевле любого другого флюса;
• Материал имеет относительно низкую температуру плавления, что позволяет его применять даже при пайке на низких температурах;
• Подходит для многих вариантов пайки, особенно, в домашних условиях;
• Но подвергается воздействию влаги, а также практически не имеет срока хранения;
• Борется с оксидными пленками на поверхности;
• Материал не токсичен и может использоваться даже без применения специальных средств защиты.

Недостатки

• Канифоль имеет относительно низкую активность, так что после ее первого применения может не получиться должного эффекта;
• Вещество обладает гигроскопичностью, так что даже после пайки может впитывать влагу из пара, что приводит к коррозии металла в соединении;
• Этот флюс является не универсальным, так что применяться он может только для простых соединений, поэтому, пайка нержавейки и прочие сложные процедуры с ее помощью не производится;
• Материал достаточно хрупкий, поэтому, при хранении и транспортировки нужно учитывать все эти особенности.

Виды

Существует несколько разновидностей, от чего и зависит для чего канифоль при пайке. Здесь нужно выделить основные виды:

• Живичная – получила свое название благодаря тому, что она получается из живицы деревьев хвойных пород. Чаще всего используется сосна, так как это самое доступное дерево. Главной отличительной особенностью данной канифоли является то, что она не имеет в себе жирных кислот.

• Экстракционная – получается благодаря метода экстрагирования. Для экстрагирования используется бензин, а в качестве основного сырья материала – древесину хвойных пород. Если сравнивать такой материал с живичной канифолью, то в этом случае он будет более темным. Также у нее более низкая температура размягчения, которая составляет 52-58 градусов Цельсия. Кислотное число составляет, примерно 15-155, а содержание жирных кислот достигает 12%. Если подвергнуть эту канифоль химическому осветлению, то ее свойства приблизятся к свойствам живичной.
• Таловая – является побочным продуктом, который получается в сульфатцеллюлозном производстве. Этот материал получают из сульфатного мыла. Здесь имеется несколько сортов, в зависимости от свойств материала. Высшие сорта очень схожи по характеристикам с живичной канифолью.

Чем можно заменить канифоль для пайки

Подробно рассматривая, что такое канифоль для пайки, мы уже выяснили, что это флюс. Таким образом, если ее нет, то можно для замены использовать любой другой флюс. Когда идет пайка твердыми припоями, то этот материал может даже не оказать должного влияния. Иногда в качестве замены используют буру, которая является сварочным флюсом.

Бура для пайки вместо канифоли

Технология пайки канифолью

Выяснив, зачем канифоль при пайке, осталось научиться ее грамотно применять. Прежде чем приступить к данному процессу, следует зачистить контакты, а затем их залудить. Чтобы осуществить лужение, вывод детали, которая будет припаиваться, следует выложить на него кусок твердой канифоли, которая не подвергалась температурной обработке. После этого ее нужно прижать разогретым до нужной температуры паяльником.

Чтобы полностью удалить оксиды металла, а также улучшился процесс смачивания соединения следует сделать так, чтобы этот кусок покрыл поверхность материала.»

После этого уже можно расплавлять припой, разместив его у места спайки и проведя по нему жалом паяльника. Если материал плохо обработать, то есть вариант, что припой не прилипнет к поверхности, так что жалеть канифоль не следует и иногда лучше взять с запасом. Ни в коем случае не стоит допускать, чтобы части двигались, пока состав не застынет. Если лужение прошло нормально, то спаивание получится практически моментальным, так как припой полностью обволакивает подготовленное место и останется только дождаться пока он остынет. Все это практически не зависит от того, какой именно вид канифоли используется, так как на практике они ведут себя одинаково.

Виды и назначение флюсов для пайки

При соединении металлических деталей методом пайки на их поверхности образуются оксиды, затрудняющие смачивание припоем места соединения. Для повышения качества монтажа нужно удалить оксидные и жирные плёнки, а также защитить металл от дальнейшего окисления. Эта задача решается использованием флюсов для пайки. Эти вспомогательные материалы принято разделять на две группы: активные и пассивные.

Активные флюсы для пайки содержат кислоты (соляную, ортофосфорную и т. д.), хлорид аммония, буру, водный раствор хлористого цинка. Они имеют существенные недостатки:

• место пайки нуждается в тщательной промывке для предотвращения коррозии;
• эти соединения, попадая на кожу, вызывают химический ожог, выделяют токсичные пары.

Пассивные материалы не вызывают коррозию, защищают места спайки от окисления. Для радиомонтажных работ мастера часто советуют купить такой флюс для пайки, как канифоль. Она относится к пассивным вспомогательным материалам, и её популярность обусловлена дешевизной и доступностью. Сырьём для её производства служат смолы хвойных деревьев. При усовершенствовании присадочных материалов разработчики выбрали это вещество для создания универсального недорогого припоя с канифолью, упрощающего процедуру пайки и позволяющего сэкономить.

Расходный материал с двойной функцией выпускается в трубчатой форме, вспомогательный материал размещён во внутренних каналах. В состав припоя с канифолью входят олово и свинец в пропорциях: 60 % олова и 40 % свинца. Такое соотношение придаёт ему необходимую текучесть и гарантирует надёжность соединения. Припой продаётся в катушках, тубусах и в бухтах. Выбор зависит от объёмов и специфики выполняемых работ.
